1.產品介紹

利用雷達技術進行河流實時監測是近年來國際上出現的一種新方法。側掃雷達采用非接觸式雷達技術，實現對河流表面流場、網格點流速進行連續監測，并提供網絡數據服務，通過水位、過流面積、斷面表面流速比的數據交互，完成流量數據網絡合成，實現全天候、連續自動河流流量監測。可使傳統技術難以完成的洪水攜帶漂浮物、淺灘過水等高難度的流量測驗任務變得簡單易行。雷達安裝在河岸上，天線主軸垂直于河流，大大優于需要迎測的點流速監測技術。儀器定時或接受指令進行表面流場測速，不僅提供斷面平均流速，還提供表面流場的二維各網格點流速流向。

傳統測流方法可分為三大類：人工測流方法、定點接觸式測量、走航式ADCP。這三種方法均有較明顯的局限性。人工測量方法主要有船測、橋測、纜道測量和涉水測量。其主要局限性表現為測次少、人力成本高、高洪實測危險。定點接觸式測量方法主要有HADCP、VADCP、時差法測流、單點流速傳感器等，主要的局限性表現在底沙、樹等對儀器的損害、定期清淤、維護成本高、限于固定安裝，水位無法實現從低水到高水連續在線跟蹤，在洪水期間受漂浮物影響、水體中氣泡、泥沙干擾。走航式ADCP主要采用超聲波多普勒流量計，其局限性表現在測次少、受漂浮物影響、水體中氣泡、泥沙干擾高洪實測危險無法實現在線連續監測。

2.產品參數

技術指標：

探測河面寬度：15m ～ 1000m；

測速范圍： 0.025 ～ 20m/s；

測速誤差（均方根誤差）： ≤ 0.01m/s；

速度分辨力： ≤ 0.01 m/s；

環境適應性：

工作溫度：室外 -40℃～50℃；

儲存溫度：-50℃～60℃；

海拔高度：≤5000m。

安裝要求：

天線位置：

水平方向：距水面20m以內；

垂直方向：高出水面5-15m；

朝向河面視角：大于±45°。

環境要求

河寬：※小30m，※大250 ~ 1000m；

流速：2.5cm/s ~ 20m/s；

水深：※小15cm；

水波紋高度：※小2-3cm。

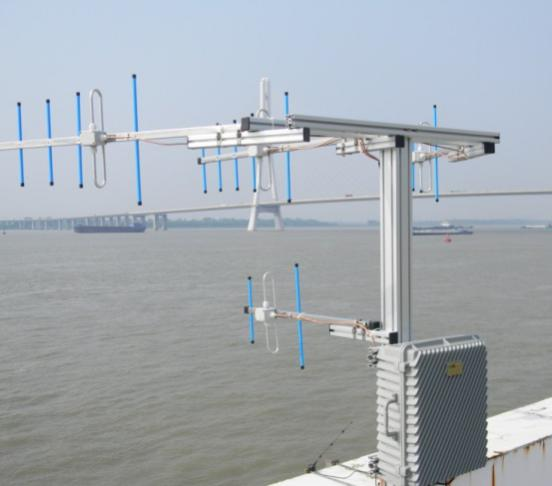

3.產品圖片
